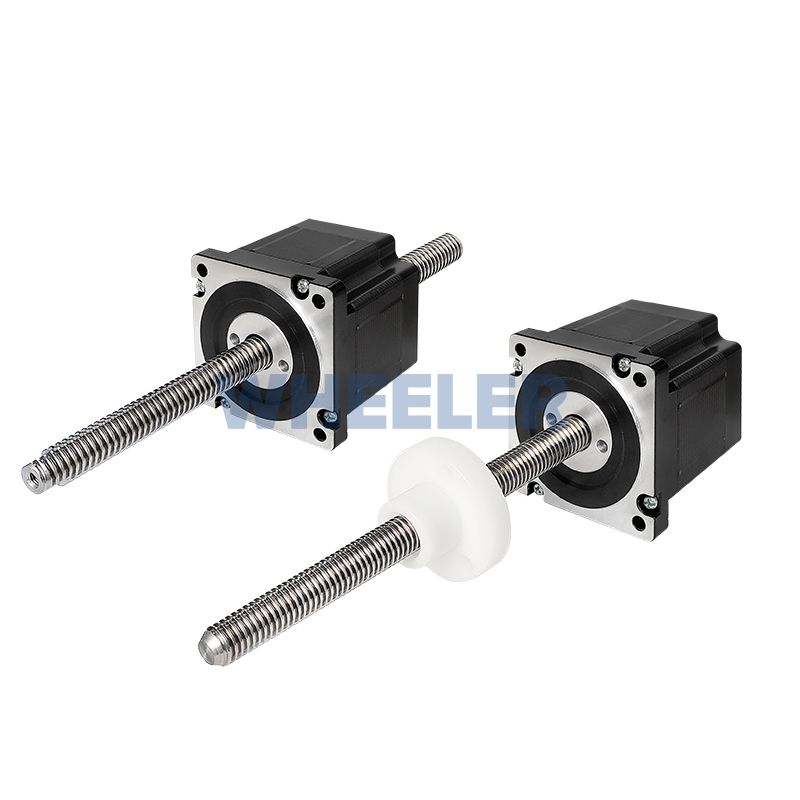

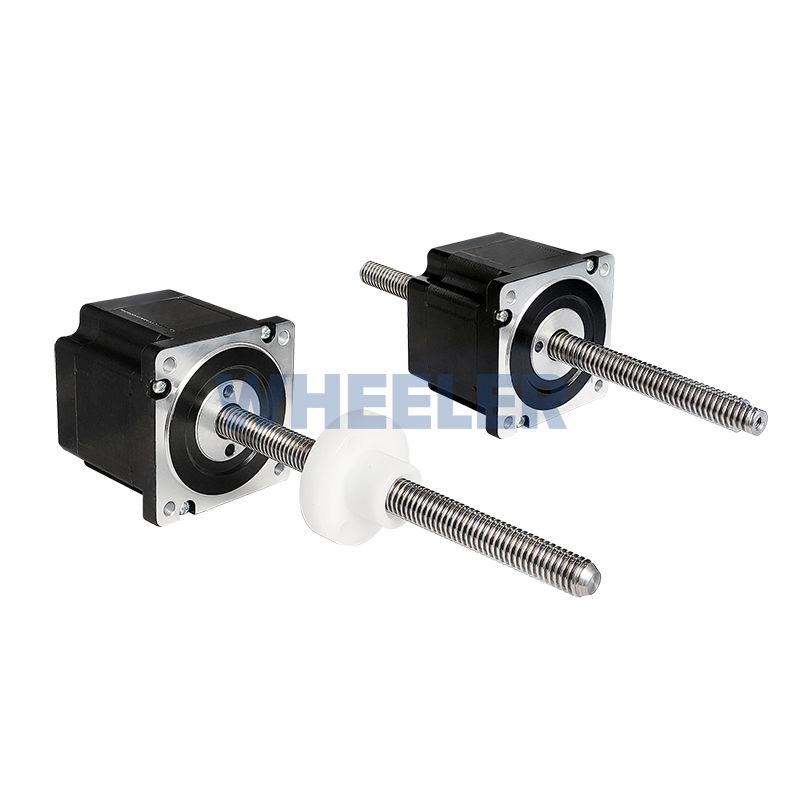

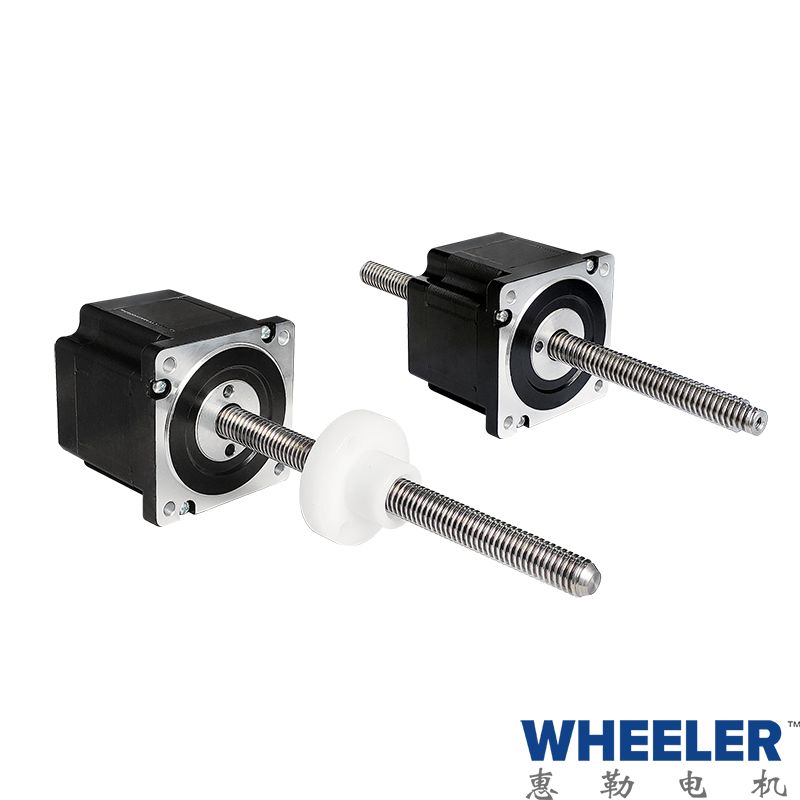

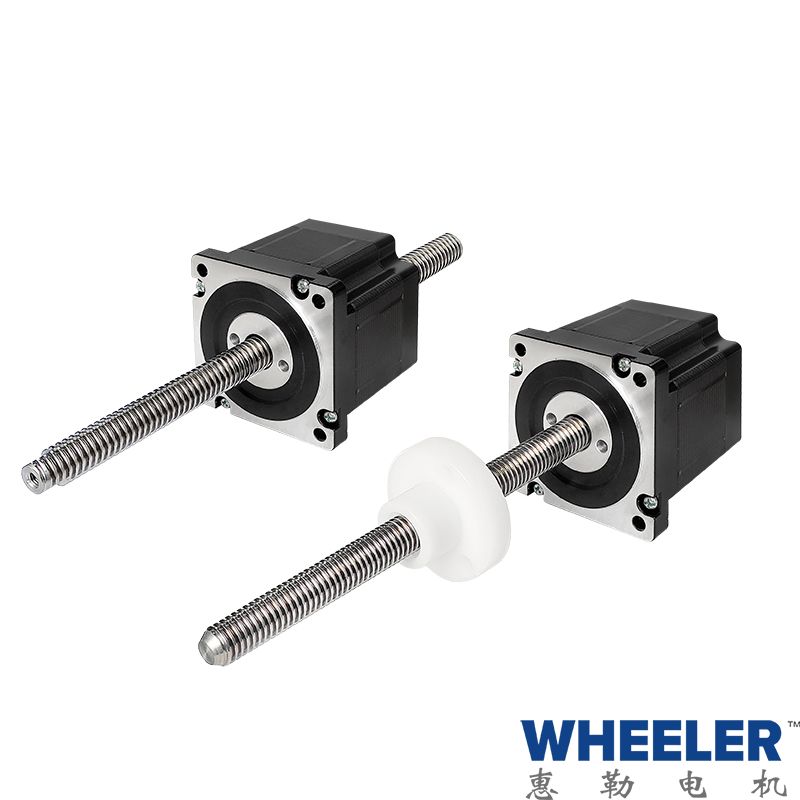

| Size 34 86000系列混合式直线步进电机(1.8°步距角) | |||||||
| Part No. | |||||||
| 贯通轴式 | 86NA4(X)-V | ||||||
| 外部驱动式 | 86EA4(X)-V | ||||||
| 绕组类型 | 双极性 | ||||||
| 额定电压 | 2.85V | 5V | 12V | ||||
| 额定电流 | 5.47A | 3.12A | 1.3A | ||||
| 每相电阻 | 0.52Ω | 1.6Ω | 9.23Ω | ||||
| 每相电感 | 2.86mH | 8.8mH | 51mH | ||||
| 功耗 | 31.2W | ||||||
| 温升 | 75°C | ||||||
| 重量 | 2.3g | ||||||
| 绝缘电阻 | 20MΩ | ||||||
标准电机的绝缘等级为B级，额定最高温度为130℃。特殊需求可咨询18015052878
步长代码表：
| 螺杆直径 | 步长（mm） | 导程(mm) | 步长编码 | 螺杆直径 | 步长（mm） | 导程(mm) | 步长编码 |
| φ15.88 | 0.0127 | 2.54 | 3 | φ15.88 | 0.0635 | 12.7 | Y |
| φ15.88 | 0.015875 | 3.175 | B | φ15.88 | 0.127 | 25.4 | Z |
| φ15.88 | 0.03175 | 6.35 | C |
惠勒电机可以根据客户的设计要求定制丝杆的直径和导程

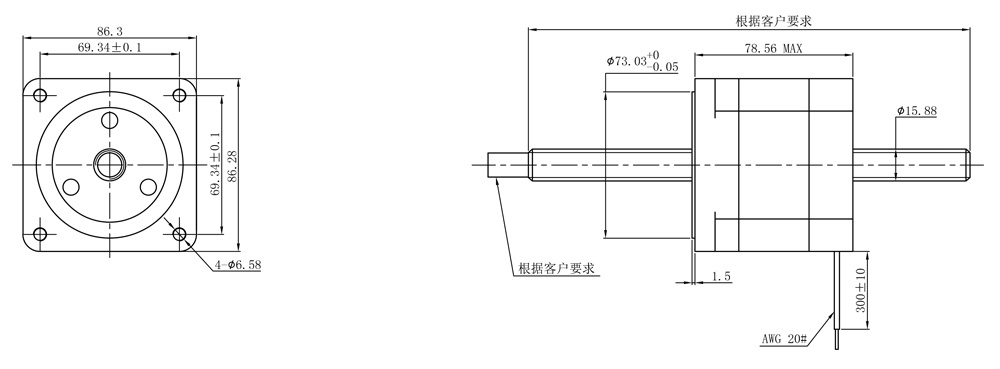

贯通轴式

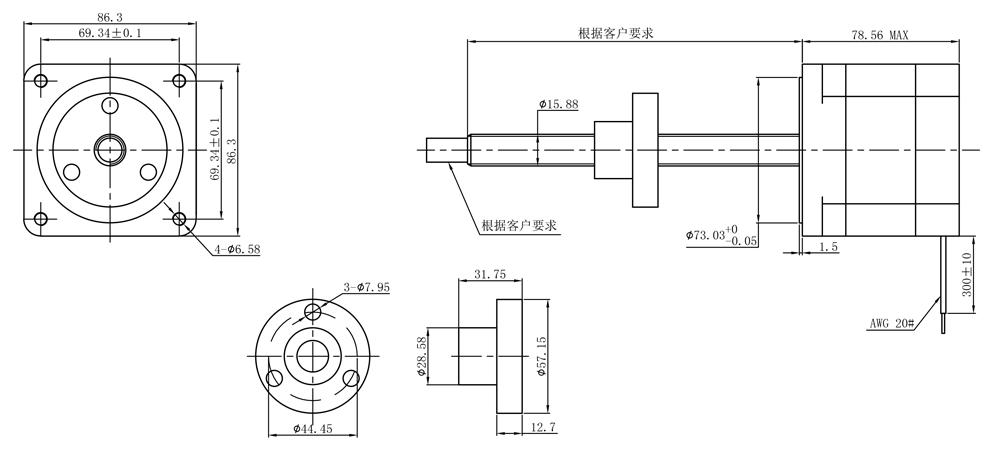

外部驱动式

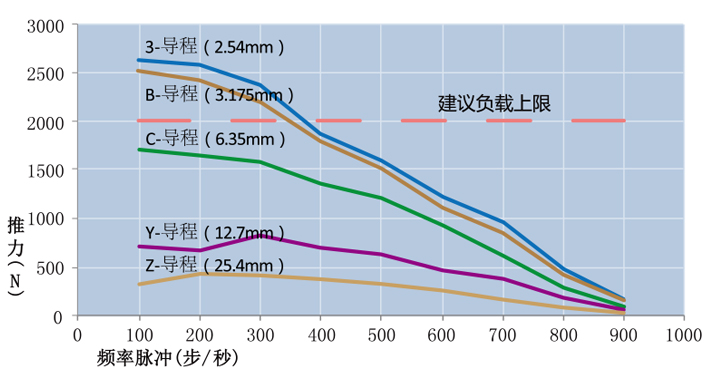

86000系列 Size34电机的速度与推力曲线图
双极·恒流斩波驱动·螺杆直径φ15.88
以上斩波曲线在电机绕组电压5V和电源供电电压24V下作出的
