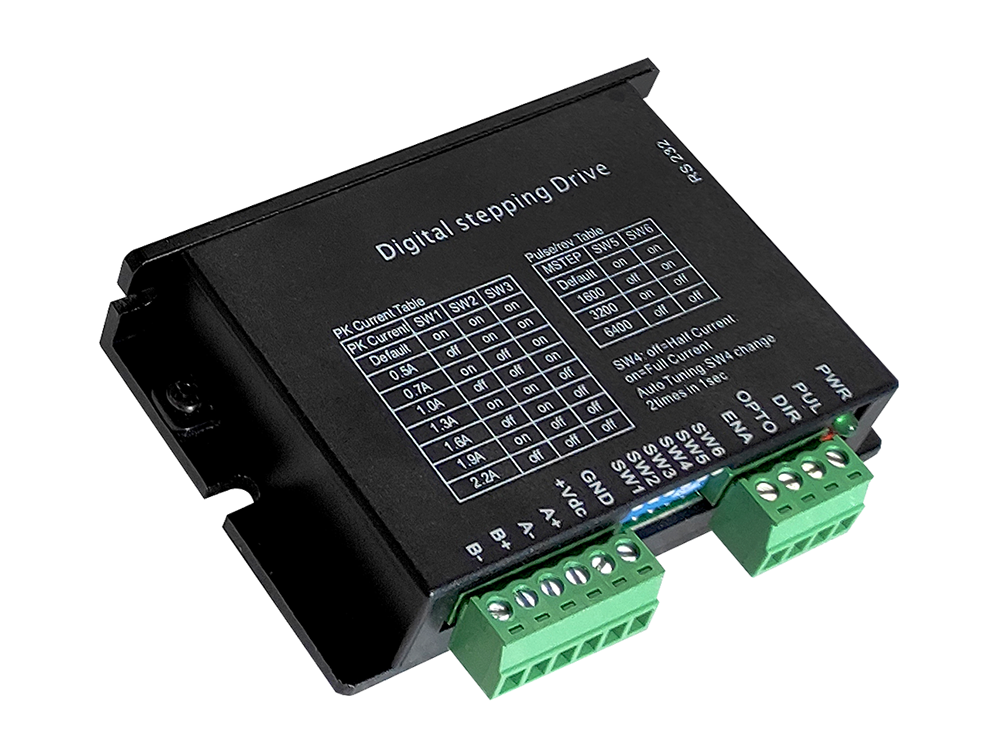

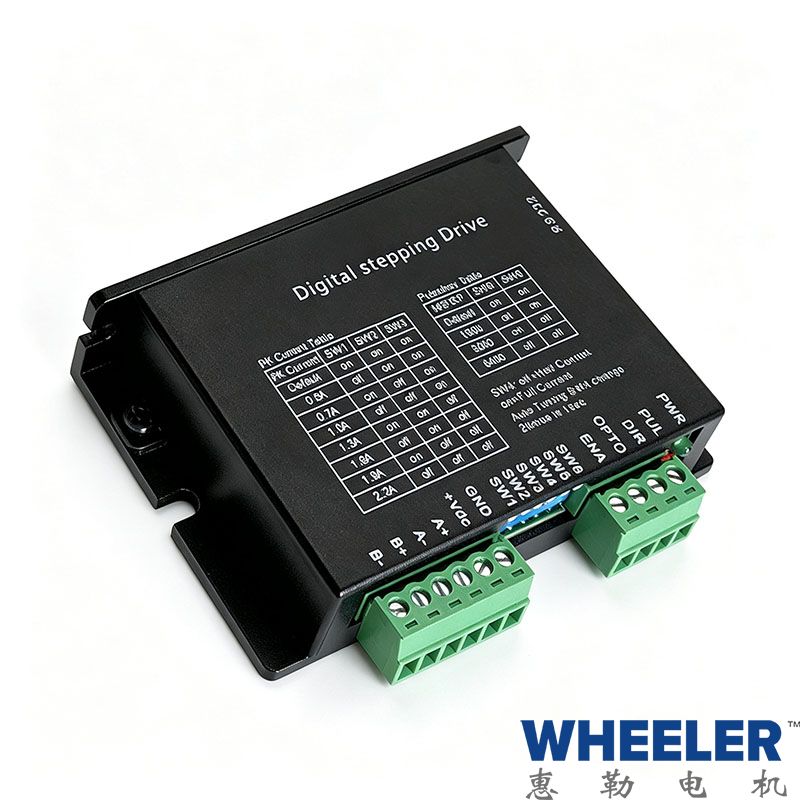

WM416高性能细分驱动器

WM416 是一种细分型高性能步进电机驱动器（M=Microstep），

适合驱动 1.0A 相电流以下两相混合式步进电机

特点

- 高性能，低价格

- 双极恒流斩波方式

- 供电电压 40VDC，峰值电流 1.6A

- 光隔离信号输入

- 20KHZ 斩波频率

- 细分精度 2，4，8，16，32，64 细分可选

- 输入信号 TTL 兼容

- 精巧的外型尺寸便于安装（86x55x20mm）

- 静止时电流可减半

- 驱动电流可达 1.5A/相

- 可驱动任何 1.0A 相电流以下两相步进电机

- 最高响应频率 100KHZ

- 具有电源反保护功能

适合各种中小型自动化设备和仪器，例如：医疗仪器、气动标机、贴标机、割字机、镭射打标机、绘图仪、小型雕刻机、数控机、

拿放装置等。在用户期望低振动、小噪声、高精度的设备中效果特佳。

参数详情

型号	电压	输入峰值电流/相	&	输入电信号TTL兼容	静止时电流可自动下降	微步分辨率	适用于4,6,8根引出线电机	过流,过压,短路保护	外观尺寸
WM416	18－40VDC	0.5-2.2A	20KHZ	●		12800步/转	●	●	86×55×21mm
WM540-1	18－50VDC	1.4-5.5A	20KHZ	●	●	25600步/转	●	●	118X76X34mm
WM850	20－80VDC	2.0A-5.5A	20KHZ	●	●	25000步/转	●	●	118X76X34mm

"●"表示有此项功能
