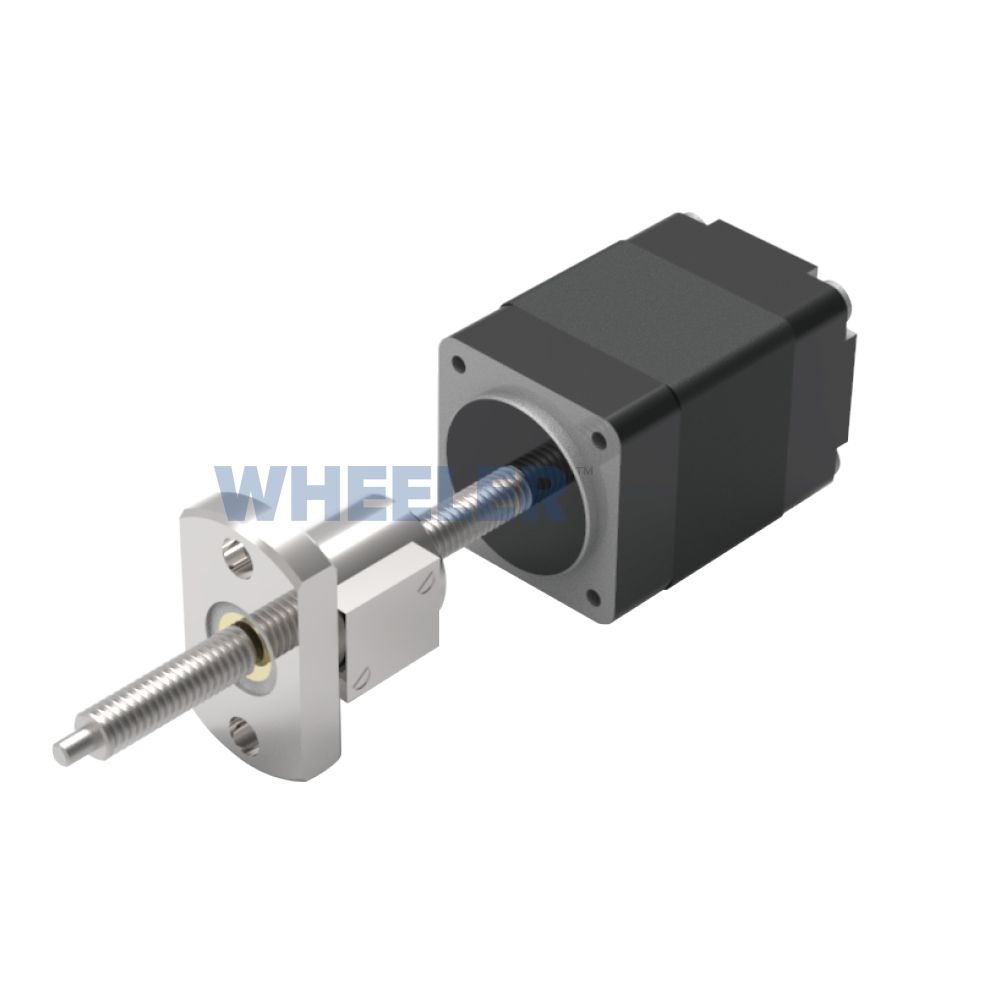

86000系列滚珠丝杆电机：惠勒电机为电子设备、数控机床等行业提供滚珠丝杆的直线步进电机，其滚珠丝杆与电机的转子轴采用焊接技术，更好的保证滚珠丝杆的直线度和同轴度。
电机最快速度可达100mm/s.导程范围：5mm、10mm和20mm.
惠勒86000系列的滚珠丝杆电机提供：外部驱动式和贯通轴式。
57000系列滚珠丝杆电机：惠勒电机为电子设备、数控机床等行业提供滚珠丝杆的直线步进电机，其滚珠丝杆与电机的转子轴采用焊接技术，更好的保证滚珠丝杆的直线度和同轴度。
电机最快速度可达100mm/s.导程范围：5mm和10mm.
惠勒57000系列的滚珠丝杆电机提供：外部驱动式。
28000系列滚珠丝杆电机：惠勒电机为医疗仪器、分析仪器等行业提供滚珠丝杆的直线步进电机，其滚珠丝杆与电机的转子轴采用焊接技术，更好的保证滚珠丝杆的直线度和同轴度。同时，C5滚珠丝杆更好的保证了电机的重复定位精度，使直线步进电机的性能达到最佳。
导程范围：1mm.
惠勒28000系列的滚珠丝杆电机提供：外部驱动式。
28000系列滚珠丝杆电机
| d | I | D | A | B | L | W | H | X |
| 4 | 1 | 10 | 20 | 3 | 12 | 15 | 14 | 2.9 |
| 6 | 1 | 12 | 24 | 3.5 | 15 | 18 | 16 | 3.4 |
57000系列滚珠丝杆电机
| d | I | D | A | B | L | W | H | X |
| 12 | 5 | 24 | 40 | 10 | 31 | 32 | 30 | 4.5 |
| 12 | 10 | 24 | 40 | 10 | 48.5 | 32 | 30 | 4.5 |
86000系列滚珠丝杆电机
| d | I | D | A | B | L | W | H | X |
| 12 | 5 | 24 | 40 | 10 | 31 | 32 | 30 | 4.5 |
| 12 | 10 | 24 | 40 | 10 | 48.5 | 32 | 30 | 4.5 |
| 15 | 5 | 28 | 48 | 10 | 38 | 38 | 40 | 5.5 |
| 15 | 10 | 28 | 48 | 10 | 47 | 38 | 40 | 5.5 |
| 15 | 20 | 28 | 48 | 10 | 57 | 38 | 40 | 5.5 |
I：导程 注：86000系列贯通轴式电机只可选直径12mm丝杆
28000系列滚珠丝杆电机
57000系列滚珠丝杆电机
86000系列滚珠丝杆电机
贯通轴式
外部驱动式
86000系列 Size34滚珠丝杆电机的速度与推力曲线图
双极·恒流斩波驱动·螺杆直径φ15.88
以上斩波曲线在电机绕组电压5V和电源供电电压24V下作出的
